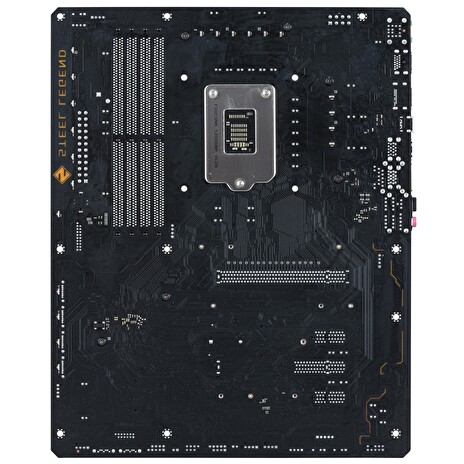

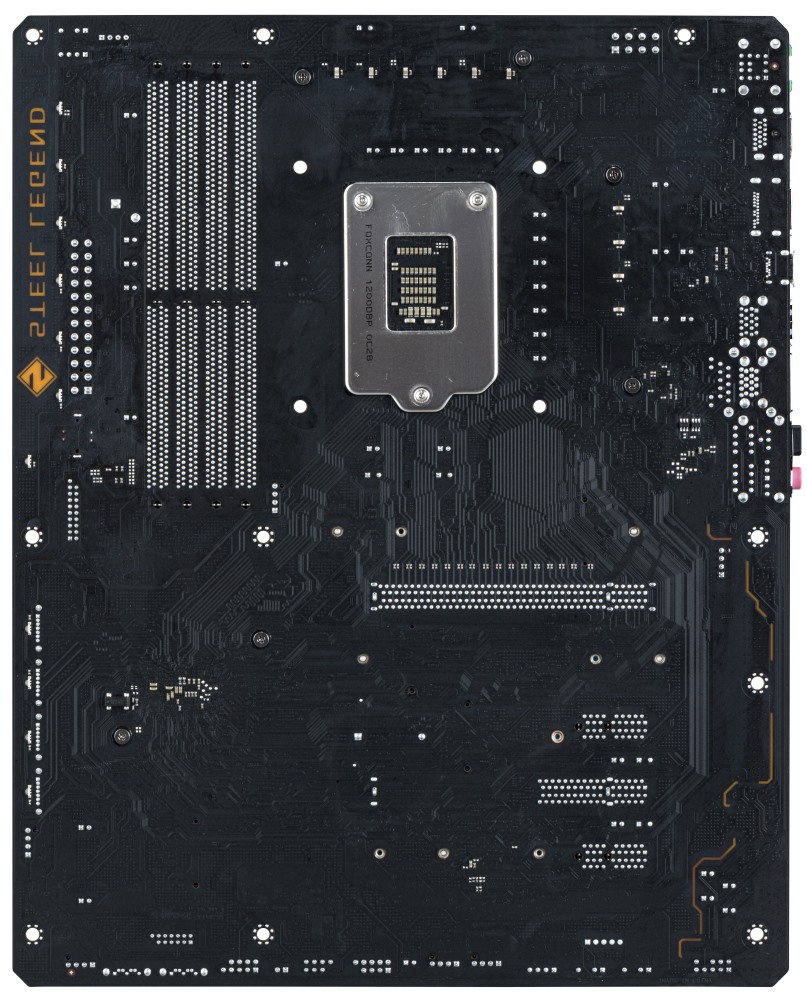

ASRock B560 STEEL LEGEND / LGA 1200 / Intel B560 / 4x DDR4 DIMM / HDMI / DP / USB Type-C / 2x M.2 / ATX

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU
Podpora procesorů 10. a 11. generace Intel Core/ Pentium/ Celeron (patice LGA1200)

Čipová sada
Intel B560

Paměť
4 x DDR4 paměťový slot, podpora až 128 GB
Podpora DDR4 až 4800+ (OC) MHz
CPU Intel 10. gen. podporuje až 4666+ (OC) MHz
Dvoukanálová architektura paměti
Podpora non-ECC, bez vyrovnávací paměti
Podpora ECC pamětí (non-ECC režim)
Podpora Intel Extreme Memory Profile (XMP) 2.0

Sloty
2 x PCIe 4.0 x16 slot (podporuje x16, x16/x2 režim)
CPU Intel 10. gen. podporuje PCIe 3.0
2 x PCIe 3.0 x1 slot

Grafika
1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
1 x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz

Úložiště
6 x SATA 6Gb/s port
1 x Hyper M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4 režim)
CPU Intel 10. gen. podporuje PCIe 3.0
1 x Ultra M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 3.0 x4 režim)
1 x M.2 slot, M Key, pro jednotky typu 2260/2280 (SATA a PCIe 3.0 x2 režim)
Podpora Intel Optane Memory technologie

USB
1 x USB 3.2 Gen2 typ C port na zadním panelu
1 x USB 3.2 Gen2x2 typ C port předního panelu dostupný přes interní USB konektor
6 x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektory)
4 x USB 2.0 port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektory)

Audio
Realtek ALC897 Codec
7.1kanálové High Definition Audio

LAN
1 x Dragon RTL8125BG 2,5Gigabit LAN řadič

Interní konektory
1 x 24-pin ATX hlavní napájecí konektor
1 x 8-pin 12V napájecí konektor
6 x SATA 6Gb/s konektor
1 x Hyper M.2 slot, M Key
1 x Ultra M.2 slot, M Key
1 x M.2 slot, M Key
1 x M.2 slot, E key pro Wi-Fi modul (není součástí)
1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port)
1 x USB 3.2 Gen2x2 typ C konektor předního panelu
1 x USB 2.0 konektor (podporuje 2 x USB 2.0 port)
1 x 4-pin konektor ventilátoru CPU
1 x 4-pin konektor ventilátoru CPU/ pumpy vodního chlazení
5 x 4-pin konektor ventilátoru skříně/ pumpy vodního chlazení
1 x audio konektor předního panelu
1 x TPM konektor
1 x konektor reproduktoru a detekce otevření skříně
2 x konektor RGB LED pásku
2 x konektor adresovatelného LED pásku

Porty na zadním panelu
3 x konektor Wi-Fi antény
1 x PS/2 combo port klávesnice a myši
1 x HDMI
1 x DisplayPort
2 x USB 2.0
4 x USB 3.2 Gen1 (USB 3.0)
1 x USB 3.2 Gen2 typ C
1 x RJ-45
5 x audio jack
1 x optický S/PDIF výstup

Rozměry
30,5 x 24,4 cm
ATX formát
