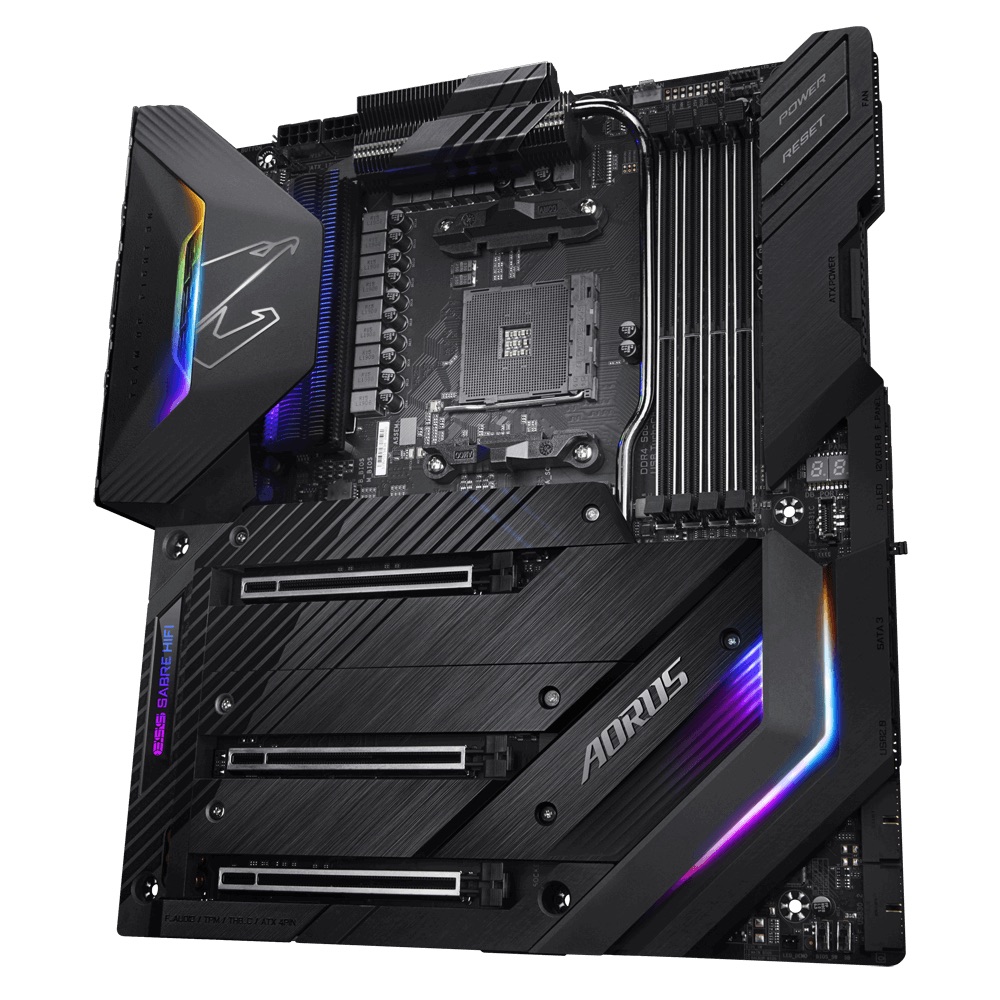

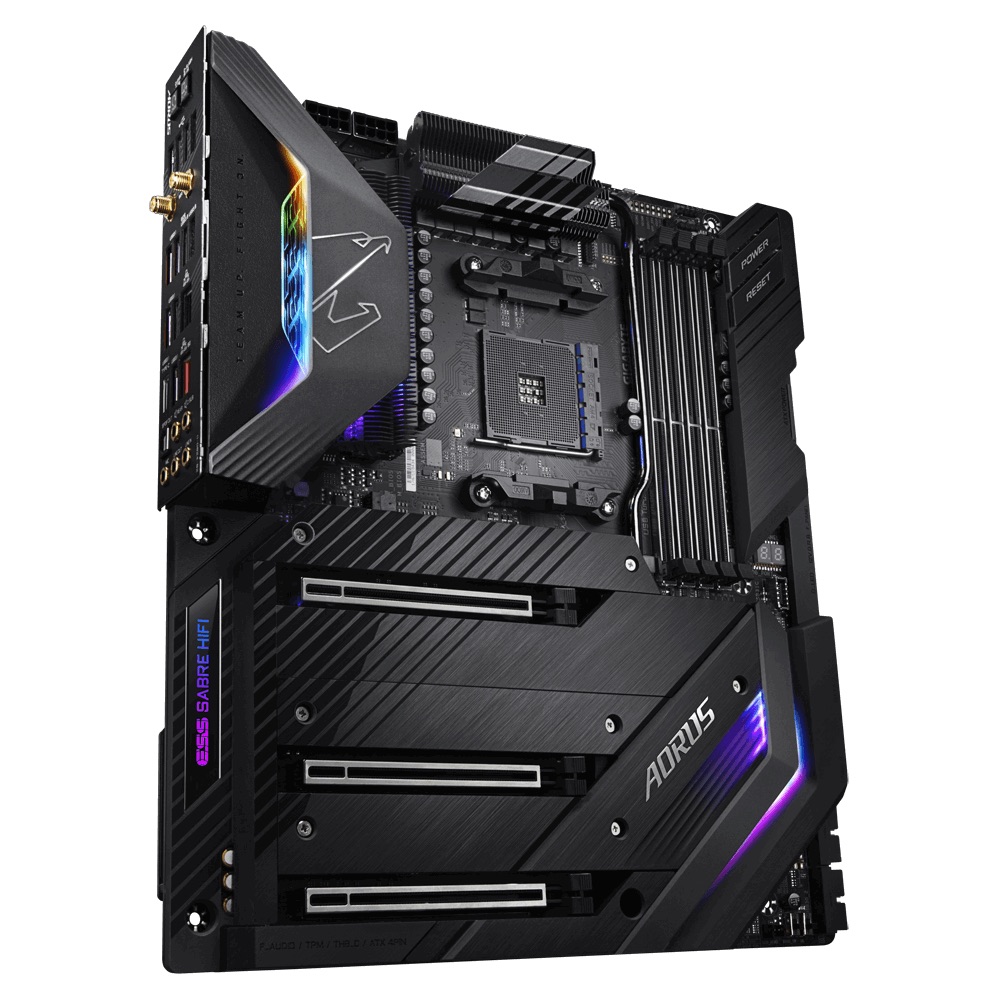

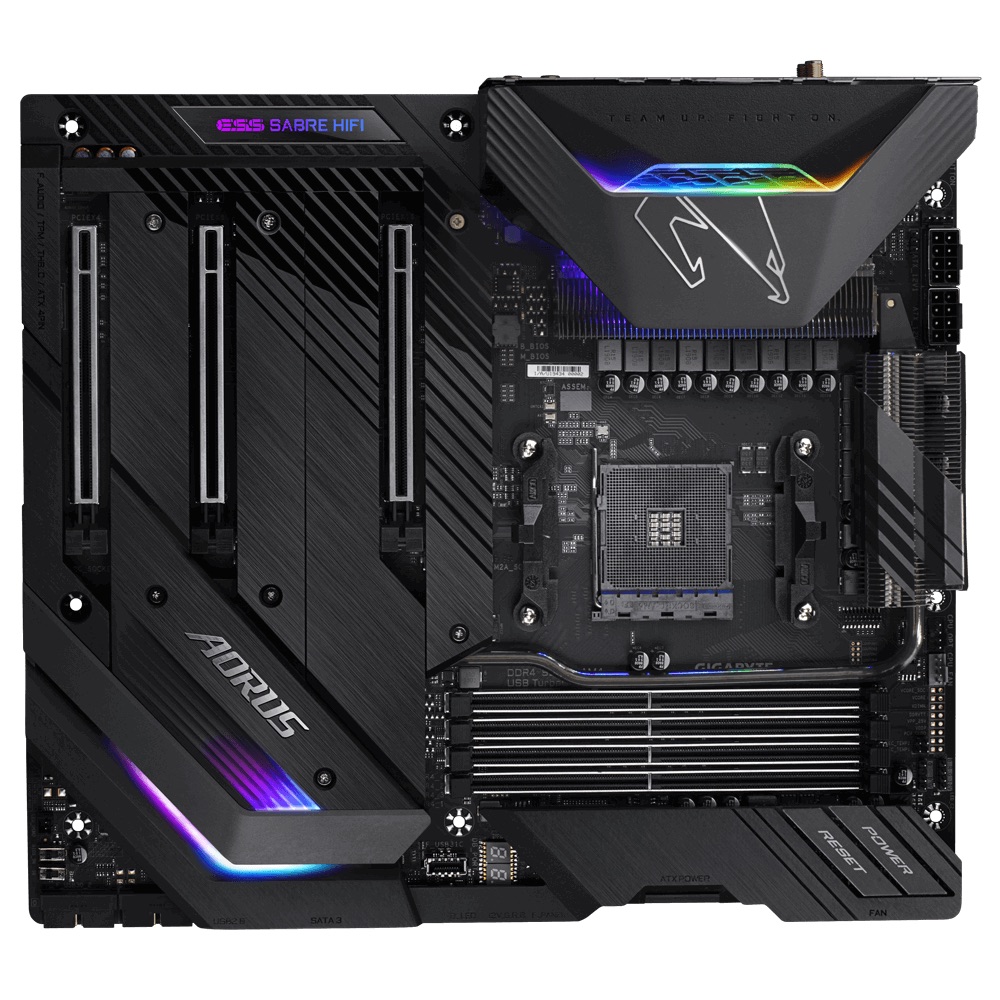

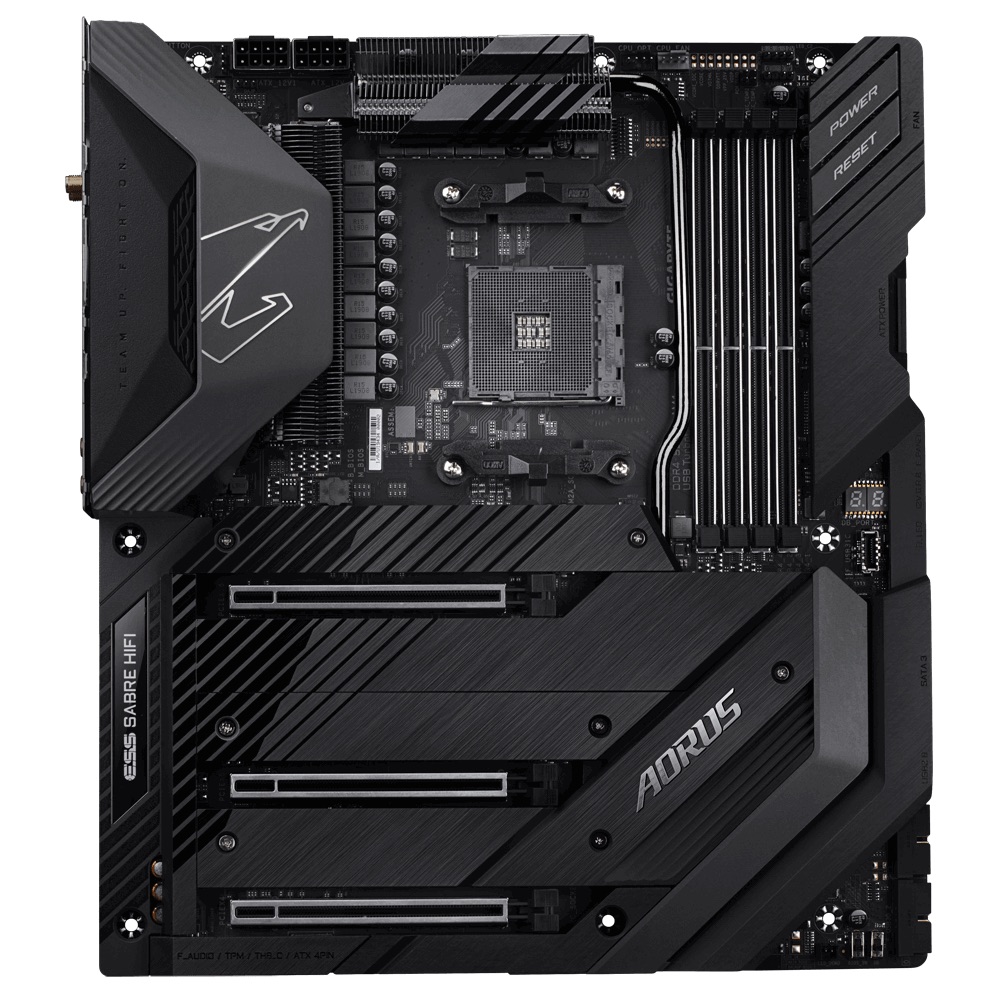

GIGABYTE X570 AORUS XTREME (rev. 1.0)

Inovativní design, špičkové funkce, nejmodernější vzhled, sofistikovaný návrh chlazení, síťové připojení ové generace, Hi-Fi audio systém. X570 AORUS XTREME je nová definice vlajkové lodi mezi základními deskami.

Chipset:AMD X570
Revize:1.0

Rozměrový formát:E-ATX Form Factor; (30.5cm x 27.0cm)
Podpora pro procesory:3rd Generation AMD Ryzen™ processors/ 2nd Generation AMD Ryzen™ processors/ 2nd Generation AMD Ryzen™ with Radeon™ Vega Graphics processors/ AMD Ryzen™ with Radeon™ Vega Graphics processors
Patice procesoru:AM4

Pozice na paměti:4 x DDR4 DIMM, Dvoukanálová architektura paměti
Podpora pro paměti:
*3. generace procesorů AMD Ryzen™:
*DDR4 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz memory modules
*2nd Generation AMD Ryzen™ processors/2nd Generation AMD Ryzen™ with Radeon™ Vega Graphics processors/AMD Ryzen™ with Radeon™ Vega Graphics processors:
*DDR4 3600(O.C.) / 3400(O.C.) / 3333(O.C.) / 3200(O.C.) / 2933 / 2667 / 2400 / 2133 MHz memory modules
Max.velikost operační paměti:128 GB
Podpora pro paměti typu:ECC, non-ECC, XMP

Zvuková karta:Realtek® ALC1220-VB codec, 2/4/5.1/7.1kanálový, Podpora digitálního S/PDIF výstupu
Síťová karta:
*1 x Aquantia GbE LAN chip (10 Gbit/5 Gbit/2.5 Gbit/1000 Mbit/100 Mbit) (LAN1)
*1 x Intel® GbE LAN phy (10/100/1000 Mbit) (LAN2)
*Wi-Fi 802.11a/b/g/n/ac/ax, supporting 2.4/5 GHz Dual-Band
*Bluetooth 5.0

Rozšiřující sloty:
*3. generace procesorů AMD Ryzen™:
*1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 (PCIEX16)
*1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x8 (PCIEX8)
*2nd Generation AMD Ryzen™ processors:
*1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x16 (PCIEX16)
*1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x8 (PCIEX8)
*2nd Generation AMD Ryzen™ with Radeon™ Vega Graphics processors/AMD Ryzen™ with Radeon™ Vega Graphics processors:
*1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x8 (PCIEX16)
*Integrated in the Chipset (PCIEX4):
*1 x PCI Express x16 slot, supporting PCIe 4.0*/3.0 and running at x4

RAID řadič:RAID 0, RAID 1 a RAID 10

SATA:6× konektor SATA 6Gb/s
USB:
*Chipset+USB 2.0 Hub:
*4 x USB 2.0/1.1 ports on the back panel
*Integrated in the Chipset:
*1 x USB Type-C™ port with USB 3.2 Gen 2 support, available through the internal USB header
*1 x USB Type-C™ port on the back panel, with USB 3.2 Gen 2 support
*3 x USB 3.2 Gen 2 Type-A port (red) on the back panel
*2 x USB 3.2 Gen 1 ports available through the internal USB header
*Integrated in the CPU:
*2 x USB 3.2 Gen 2*/Gen 1 Type-A ports (red) on the back panel
*2 x USB 3.2 Gen 1 ports on the back panel
*Chipset+USB 3.2 Gen 1 Hub:
*2 x USB 3.2 Gen 1 ports available through the internal USB header
*2× port USB 2.0/1.1 dostupný přes interní USB header

Interní porty:
*1× 24pinový ATX hlavní napájecí konektor
*2 x 8-pin ATX 12V power connectors
*1 x OC PEG power connector
*1× konektor pro procesorový ventilátor
*1× konektor pro ventilátor vodního chlazení procesoru
*4× konektor pro systémové ventilátory
*2× konektor pro systémový ventilátor/čerpadlo vodního chlazení
*2 x Addressable LED strip headers
*2 x RGB LED strip headers
*3 x M.2 Socket 3 connectors
*6× konektor SATA 6Gb/s
*1× konektor pro tlačítka a LED na předním panelu
*1× konektor pro audio na předním panelu
*1 x USB Type-C™ port, with USB 3.2 Gen 2 support
*2 x USB 3.2 Gen 1 headers
*1× interní USB 2.0/1.1 konektor
*1 x noise detection header
*1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
*2× konektor pro teplotní senzor
*1× zapínací tlačítko
*1× tlačítko reset
*2× přepínač BIOSu
*Body pro měření napětí

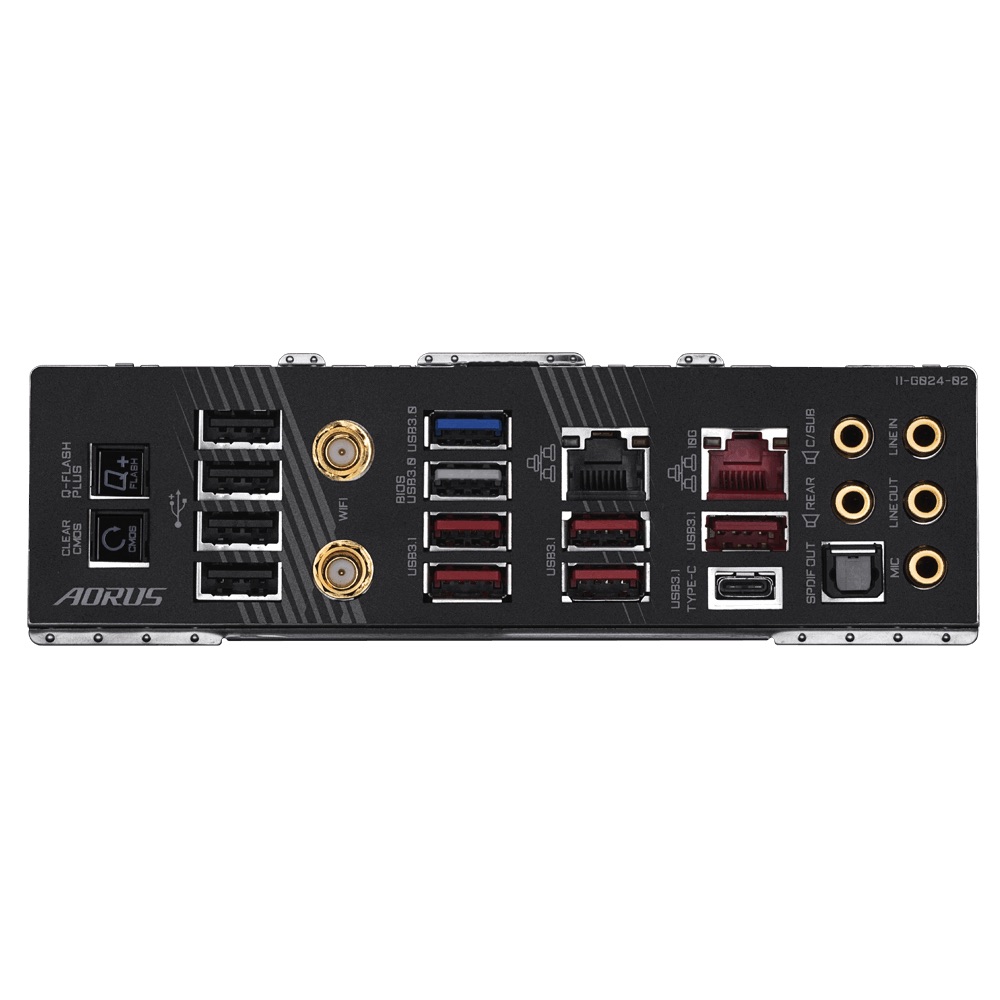

Externí porty:
*1 x Q-Flash Plus button
*1 x Clear CMOS button
*2× anténní konektor SMA (2T2R)
*1 x USB Type-C™ port, with USB 3.2 Gen 2 support
*2 x USB 3.2 Gen 2*/Gen 1 Type-A ports (red)
*3 x USB 3.2 Gen 2 Type-A ports (red)
*2 x USB 3.2 Gen 1 ports
*4× port USB 2.0/1.1
*2× port RJ-45
*1 x optical S/PDIF Out connector
*5 x audio jacks

BIOS:AMI UEFI BIOS, 2× 128 Mb flash (Podpora DualBIOS)
