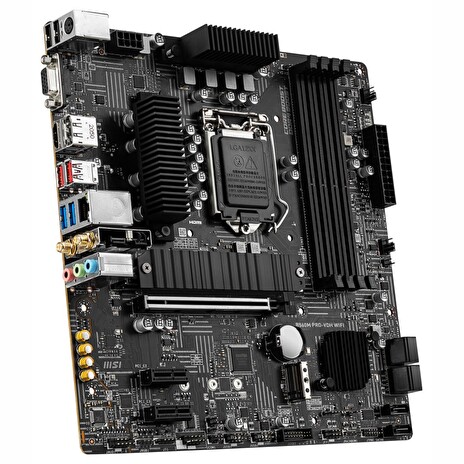

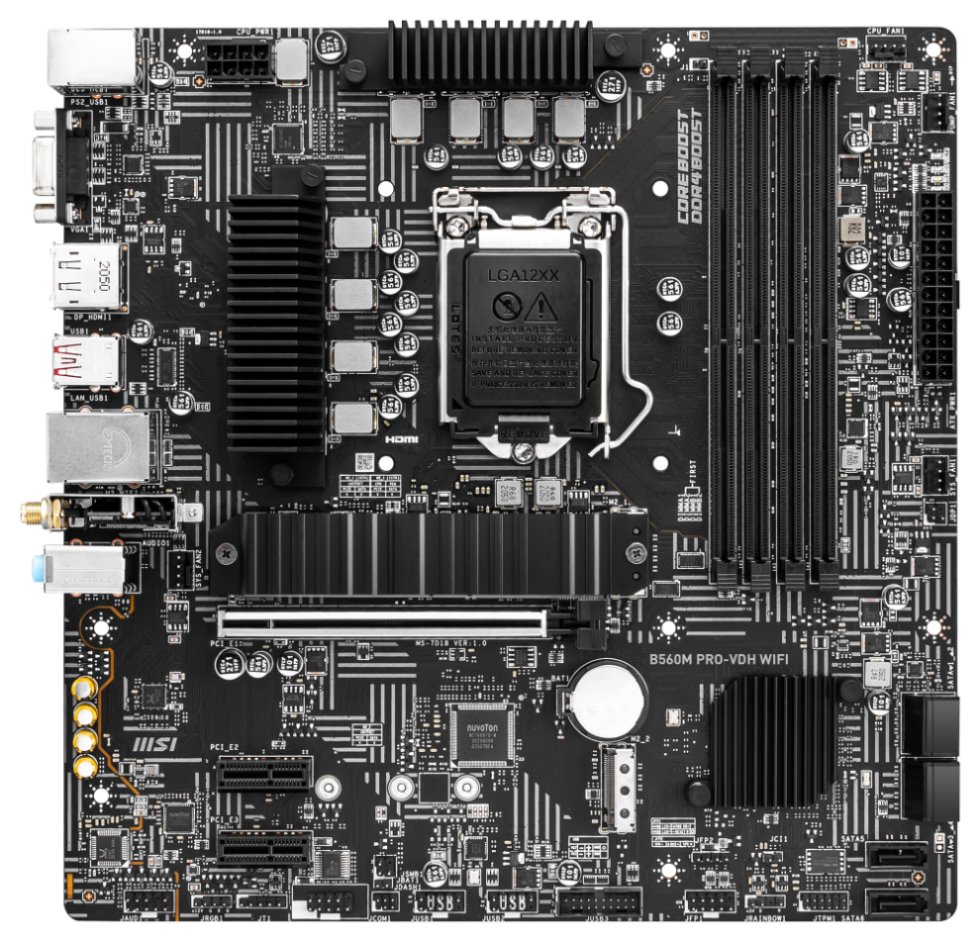

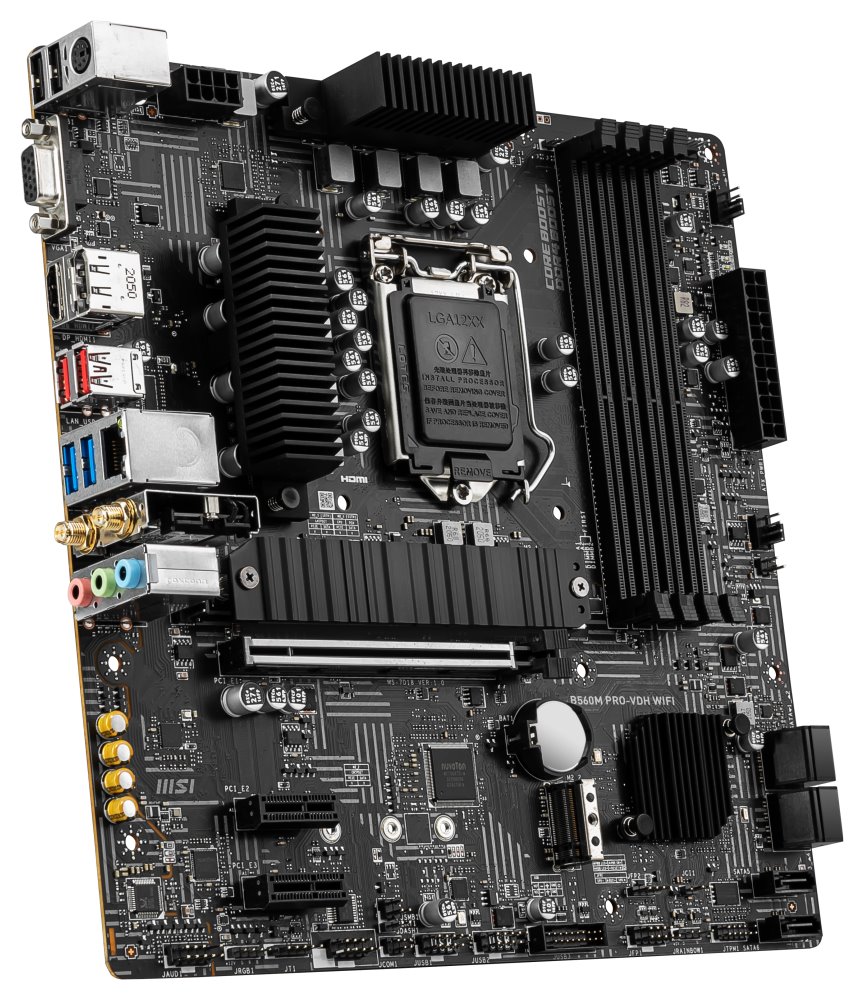

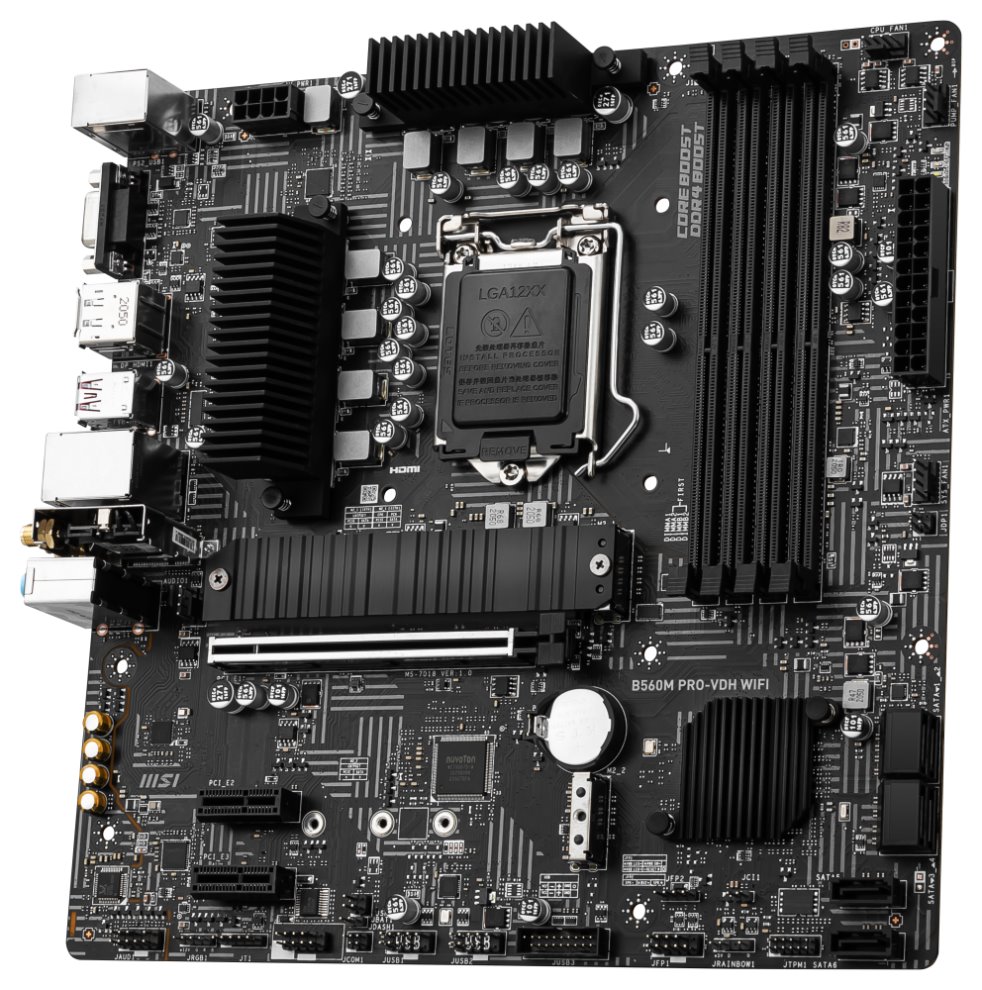

MSI B560M PRO-VDH WiFi / LGA1200 / Intel B560 / 4x DDR4 DIMM / 2x M.2 / HDMI / DP / WiFi 6 / mATX

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU
Podpora procesorů 10. a 11. generace Intel Core/ Pentium/ Celeron (patice LGA1200)

Čipová sada
Intel B560

Paměť
4x DDR4 paměťový slot, podpora až 128 GB
Podpora DDR4 5066 (OC)/ 5000 (OC)/ 4800 (OC)/ 4600 (OC)/ 4533 (OC)/ 4400 (OC)/ 4266 (OC)/ 4000 (OC)/ 3866 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3333 (OC)/ 3200 (JEDEC)/ 3000 (JEDEC)/ 2933 (JEDEC)/ 2800 (JEDEC)/ 2666 (JEDEC)/ 2400 (JEDEC)/ 2133 (JEDEC)
Dvoukanálová architektura paměti
Podpora non-ECC, bez vyrovnávací paměti
Podpora Intel Extreme Memory Profile (XMP)

Sloty
Intel CPU
1x PCIe 4.0 x16 slot
CPU Intel 10. gen. podporuje PCIe 3.0
Intel B560 čipová sada
2x PCIe 3.0 x1 slot

Grafika
1x HDMI port, podporující HDR a max. rozlišení 4K při 60 Hz
1x DisplayPort port, podporující max. rozlišení 4K při 60 Hz
1x VGA port, podporující max. rozlišení 2048 x 1536 při 50 Hz, 2048 x 1280 při 60 Hz, 1920 x 1200 při 60 Hz

Úložiště
Intel CPU/ Intel B560 čipová sada
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 režim)
CPU Intel 10. gen. podporuje PCIe 3.0 x4 a SATA režim
6x SATA 6Gb/s port
1x M.2 slot, M key, pro jednotky typu 2242/2260/2280 (PCIe 3.0 x4 režim)
Podpora Intel Optane Memory technologie
CPU Intel Core podporuje Intel Smart Response technologii

USB
Intel B560 čipová sada
2x USB 3.2 Gen2 (USB 3.1) port na zadním panelu
4x USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
2x USB 2.0 port na zadním panelu
GL850G USB hub
4x USB 2.0 port dostupný přes interní USB konektory

Audio
Realtek ALC897 Codec
7.1kanálové High Definition Audio

LAN
1x Realtek RTL8125B 2,5Gigabit LAN řadič

WLAN/ Bluetooth
Intel Wi-Fi 6 AX201
Wi-Fi 802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz)
Podpora MU-MIMO TX/RX
Rychlost přenosu dat až 2,4 Gbps
Bluetooth 5.1

Interní konektory
1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor
6x SATA 6Gb/s konektor
2x M.2 slot, M Key
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
2x USB 2.0 konektor (podporuje 4x USB 2.0 port)
1x 4-pin konektor ventilátoru CPU
1x 4-pin konektor ventilátoru pumpy vodního chlazení
2x 4-pin konektor systémového ventilátoru
1x audio konektor předního panelu
2x konektor systémového panelu
1x konektor detekce otevření skříně
1x TPM konektor
1x konektor sériového portu
1x propojka Clear CMOS
1x konektor Tuning ovladače

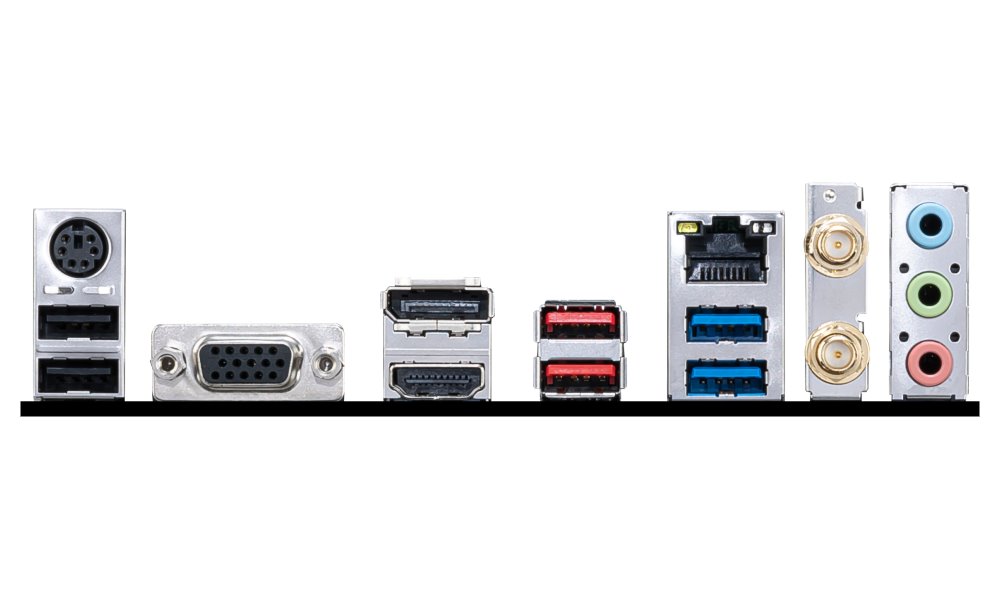

Porty na zadním panelu
1x PS/2 combo port klávesnice a myši
1x HDMI
1x DisplayPort
1x VGA
2x USB 3.2 Gen2 (USB 3.1)
2x USB 3.2 Gen1 (USB 3.0)
2x USB 2.0
1x RJ-45
2x konektor Wi-Fi antény
3x audio jack

Rozměry
24,4 x 24,4 cm
Micro ATX formát
