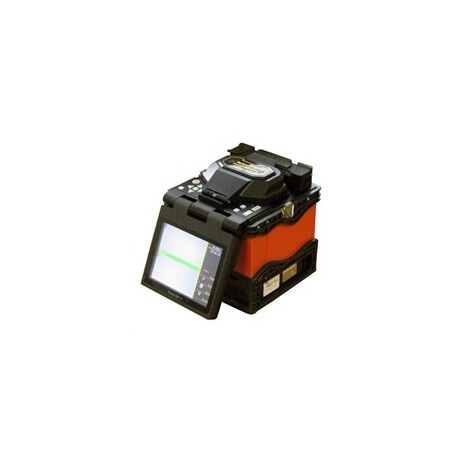

XtendLAN Svářečka optických vláken, automatická, 5" TFT, včetně lámačky a světelného lokátoru, FTTH, Splice-on, Li-ion
Obrázky mají pouze informativní charakter a mohou se lišit od skutečnosti.

XtendLan Svářečka optických vláken, automatická, 5" TFT, včetně lámačky a světelného lokátoru, FTTH, Splice-on, Li-ion

XtendLan XL-FS53F+XL-FC12 Svářečka optických vláken včetně lámačky, automatické nastavení vláken ve 2 osách podle jádra. Podpora i pro svařování Splice-on (SOC) konektorů. 5" TFT displej s automatickou orientací obrazu, automatický/manuální režim, paměť svárů, ochrana proti větru. Součástí lámačka, náhradní elektrody, odizolovávač kabelů a odizolovávač primární ochrany…
Kategorie: Příslušenství k rozvaděčům
Kód: 2657420PN: XL-FS53F+XL-FC12Výrobce: XtendLanZáruka: 2 roky
Výrobek pochází z oficiální české distribuce.
Aktuálně není v nabídce

Popis produktu

XtendLan XL-FS53F+XL-FC12

Svářečka optických vláken včetně lámačky, automatické nastavení vláken ve 2 osách podle jádra. Podpora i pro svařování Splice-on (SOC) konektorů. 5" TFT displej s automatickou orientací obrazu, automatický/manuální režim, paměť svárů, ochrana proti větru. Součástí lámačka, náhradní elektrody, odizolovávač kabelů a odizolovávač primární ochrany vlákna. Zvětšení 360x/300x. Malý rozměr vhodný pro FTTH práce, hmotnost do 2,6 kg včetně baterie.

Svářečka provádí středění vláken při svařování podle jádra (tzv. 3D svařování), testuje svařený spoj několika způsoby, disponuje ochranou proti větru. Podporuje automatické nastavení vláken ve 2 osách a za 8 sekund zvládne jeden svár. Je vybavena pamětí na 10000 svárů. Příslušenství zahrnuje náhradní elektrody a dva odizolovávací nástroje.

Na baterie je poskytována záruka 6 měsíců. Baterie je spotřební materiál s omezenou životností.

Pozn. Součástí je držák pro svařování Splice-on konektorů. Tento držák nelze použít v jiné podobné svářečce jako je např. XL-FS52.

ZÁKLADNÍ SPECIFIKACE

Vlastnosti

  • schopnost vzájemně svařit i vlákna různých průměrů
  • asi 7 sekund na svár
  • 28 sekund pro zavaření ochrany sváru
  • automatická kontrola zalomení vlákna
  • automatická kalkulace útlumu na svaru

Displej: 5" TFT, zobrazení osy X i Y, zvětšení 300x, každá osa samostatně 360x, zobrazuje čas a datum a pracovní režim, polohovatelný
Režim: automatický/manuální, automatická volba svařovacího programu
Typy podporovaných vláken:

  • Singlemódová vlákna (SM, ITU-T G.652): 4-14 um
    • Multimódová vlákna (MM, ITU-T G.651): 50 a 62,5 um
    • Vlákna s posunutou disperzí (OS, ITU-T G.653)
    • Vlákna s nenulovou disperzí (NZDS, ITU-T G.655)
      Pro průměry pláště: 80-150 µm (standardní vlákno 125 µm)
      Pro průměry primární ochrany: 160-900 µm (standardní vlákno 250 µm)
      Délka očištěného vlákna při svařování: 10-16 mm (8 mm pro primární ochranu 250-1000 µm)
      Útlum sváru: < 0,01 dB (MM), 0,02 dB (SM), 0,04 dB (DS/NZDS/G.655/G.657)
      Ztráta odrazem: < 60 dB
      Test na tah sváru: 2N
      Paměť: na 6000 svárů
      Ochrana proti větru: do 15 m/s
      Životnost elektrod: asi 5000 svárů (náhradní sada elektrod obsahem balení)
      Rozhraní: USB 2.0 pro spojení s PC
      Napájení: adaptérem 12 V/2 A DC, interní Li-Ion baterie 6 Ah (kapacita pro asi 180 svárů)
      Provozní teplota: -10 až 50 °C
      Rozměry: 135 x 130 x 130 mm
      Hmotnost: 2,5 kg s baterií

      Lámačka XL-FC12

      Typ: jednovláknová
      Pro průměry vláken: 80-150 um s ochranou 100-1000 um
      Lámací délka: 9-16 mm
      Úhel lomu: do 0,5°
      Životnost ostří: 12000 lomů

      Obsah balení:
      - držák Splice-on (SOC) konektorů
      - odizolovávač vlákna/kabelu
      - nabíjecí a napájecí adaptér
      - náhradní elektrody (2 ks)
      - držák na svary
      - přepravní kufr

  • Parametry

    Typ příslušenstvíMontážní sady, ostatní
